產品特點

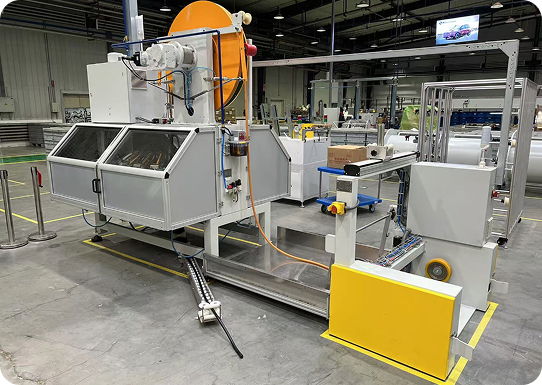

編織機適用于各種鋼絲高壓膠管的編織，可通過兩臺串聯形式，對膠管進行同時雙層編織，通過梭子帶動錠子正弦運動，實現鋼絲2X2或3X3交叉編織。由PLC程序控制，像斷線、油位油壓等由PLC控制并自動報警，機器驅動是由兩臺伺服電機分別驅動編織機與牽引機。配有觸摸屏，可將不同的膠管編織要求以配方的形式輸入到菜單表中，根據不同的工藝技術要求隨時調用。觸摸屏在工作中實時顯示工作狀況，如當前的轉速、螺距、已編織長度和故障報警信息。
技術參數
| 16錠/20錠/24錠編織機技術參數 16H/20H/24H Braider Technical Parameter | ||||
| 1 | 錠子數 Carrier Number | 16 | 20 | 24 |
| 2 | 額定速度 Rotation Speed | 50rpm | 40rpm | 35rpm |
| 3 | 編織模式 Braiding Patterns | 2×2 | 2×2 | 2×2 |
| 4 | 編制類型 Braiding Type | 鋼絲 wire | 鋼絲 wire | 鋼絲 wire |
| 5 | 錠子容量 Carrier capacity | 9Kg | 9Kg | 9Kg |
| 6 | 錠子張力 Carrier Tension Force | 3-12Kg | 3-12Kg | 3-12Kg |
| 7 | 軟管直徑 Hose Diameter | 3.5-18mm | 8.5-23mm | 11.5-31mm |
| 9 | 總功率（雙盤）Total Power（Double disc） | 15KW | 15KW | 15KW |
| 10 | 噪音（帶隔音罩）Noise (with sound insulation cover) | 小于82分貝 Less than 82 decibels | 小于82分貝 Less than 82 decibels | 小于82分貝 Less than 82 decibels |
| 11 | 設備重量（雙盤） Weight（Double disc） | 4500Kg | 4636Kg | 10000Kg |
| 18/24/36錠鋼絲編織機技術參數 18/24/36H Wire Braider Technical Parameter | ||||
| 1 | 錠子數 Carrier Number | 18 | 24 | 36 |
| 2 | 額定速度 Rotation Speed | 70rpm | 50rpm | 35rpm |
| 3 | 編織模式 Braiding Patterns | 3×3 | 3×3 | 3×3 |
| 4 | 編制類型 Braiding Type | 鋼絲 wire | 鋼絲 wire | 鋼絲 wire |
| 5 | 錠子容量 Carrier capacity | 9Kg | 9Kg | 9Kg |
| 6 | 錠子張力 Carrier Tension Force | 3-12Kg | 3-12Kg | 3-12Kg |
| 7 | 軟管直徑 Hose Diameter | 8.5-23mm | 11.5-31mm | 15-45mm |
| 8 | 總功率（雙盤）Total Power（Double disc） | 15KW | 15KW | 19KW |
| 9 | 噪音（帶隔音罩）Noise (with sound insulation cover) | 小于82分貝 Less than 82 decibels | 小于82分貝 Less than 82 decibels | 小于82分貝 Less than 82 decibels |
| 10 | 設備重量（雙盤） Weight（Double disc） | 10000Kg | 12000Kg | 15000Kg |
